Таинственные клещи из китая
« : 22 Август 2019, 21:45:18 »

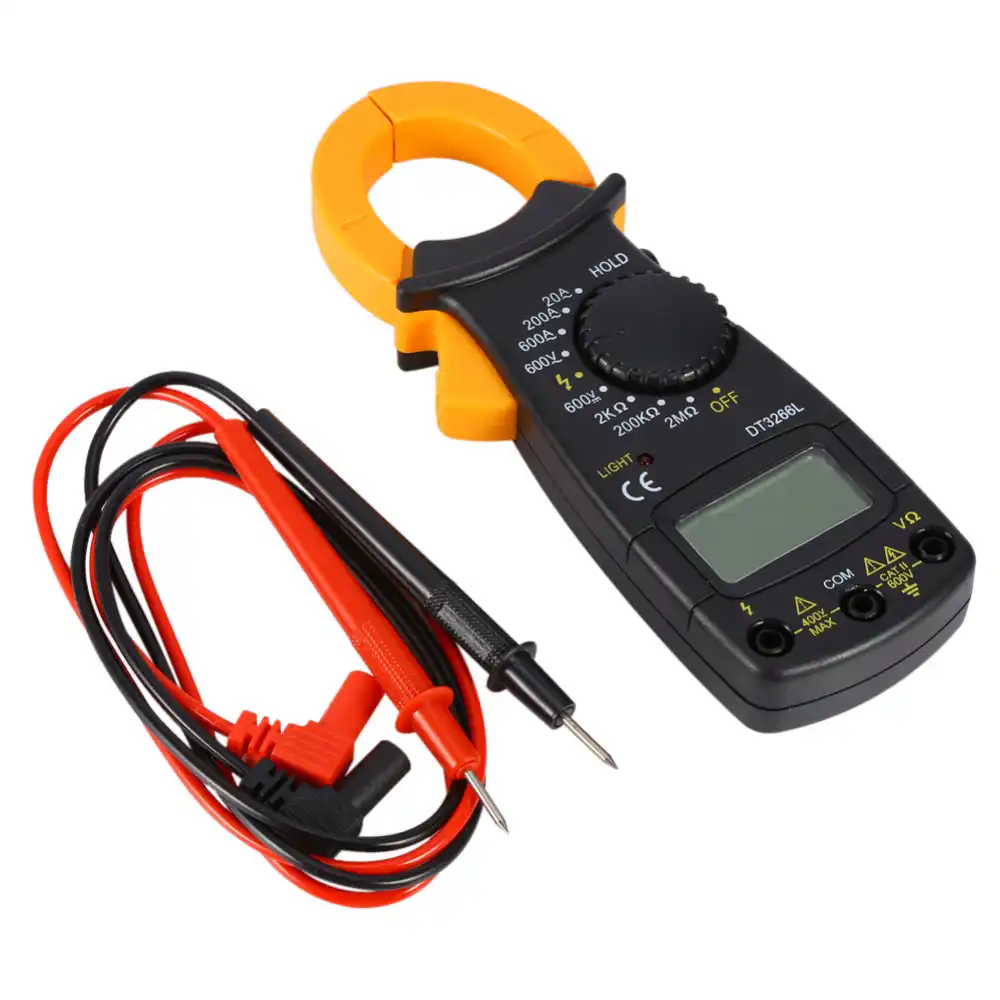

Возникла непонятка с измерением тока. Проверяли, значится, токи маленького движочка. Поместив клещи на измеряемую фазу получили цифру - 0,32 А. Остальные в тех же пределах. Но! Прибор изначально находился вертикально вниз. Повернув его на 90° получили результат уже 0,45. Ещё 90°, т.е. прибор уже вверх тормашкамм, и показатель уже 0,65. То же самое на всех 3 фазах. Придя к выводу, что китаец (который клещи) почил смертью храбрых,  был закуплен за 900 руб.его брат. Практически близнец Оба выглядят так, но у преемника нижний предел 20А, а у предшественника - 2А. Так вот свежее приобретение продемонстрировало абсолютно такие же чудеса эквилибристики. Подскажите, в клещестроении какие-то ноу-хау взрощены или я чего то в школе/универе пропустил? Измерения производились под прямым углом к проводнику.
имхо

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 1458
  • Карма: +144/-1
  • Модератор
    • Просмотр профиля
Re: Таинственные клещи из китая
« Ответ #1 : 22 Август 2019, 22:31:01 »
Читал, что при измерении постоянного тока в современных клещах используются датчики Холла. Однако, эта модель не измеряет постоянный ток, только переменный. Там вроде как катушку обычную ставят, которая преобразует магнитный поток в сердечнике клещей в напряжение и далее прибор измеряет эту величину.
В принципе, даже версия с датчиками Холла не очень объясняет, как положение клещей в пространстве может влиять на показания. С катушкой - тем более.У вас там в зоне измерения паразитных магнитных полей никаких не наблюдается?
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

blastbeat

  • Старожил
  • ****
  • Сообщений: 289
  • Карма: +31/-0
  • Death metal
    • Просмотр профиля
    • http://nooooooooooooooo.com/
Re: Таинственные клещи из китая
« Ответ #2 : 23 Август 2019, 07:22:57 »
Та, вроде, нет. Померяться то нечем, но в тот момент цех стоял. А проверяли от распред шкафа, от которого ничего не работало. В шкафу только автоматы да пускатели с теплушками. Единственное, что могло работать, и то поодаль, это инверторный сварочный. Он от розетки шкафа был подключен.
имхо

promenergo

  • Постоялец
  • ***
  • Сообщений: 174
  • Карма: +18/-0
  • Начальник ЭТЛ
    • Просмотр профиля
Re: Таинственные клещи из китая
« Ответ #3 : 23 Август 2019, 13:51:16 »
Думается мне, что данный экземпляр изрядный врун. Или, как вариант, при шевелении клещами происходит маленькое разжатие и показания колеблются.

Сейчас пойду поэкспериментирую со своими клещами. Тоже китаец, но за 2000 р. (сравнивал как-то показания с РЕТОМЕТРом - почти нет разницы!!!)
« Последнее редактирование: 23 Август 2019, 13:54:53 от promenergo »

blastbeat

  • Старожил
  • ****
  • Сообщений: 289
  • Карма: +31/-0
  • Death metal
    • Просмотр профиля
    • http://nooooooooooooooo.com/
Re: Таинственные клещи из китая
« Ответ #4 : 23 Август 2019, 13:54:40 »
promenergo, так ведь оба экземпляра врут, причем по одинаковому принципу...
имхо

promenergo

  • Постоялец
  • ***
  • Сообщений: 174
  • Карма: +18/-0
  • Начальник ЭТЛ
    • Просмотр профиля
Re: Таинственные клещи из китая
« Ответ #5 : 23 Август 2019, 14:08:26 »
Сходил проверил свои клещи. Крутил-вертел во всех плоскостях - ОДНИ И ТЕ ЖЕ ПОКАЗАНИЯ!!! Клещи зовут BSIDE ACM91.

blastbeat

  • Старожил
  • ****
  • Сообщений: 289
  • Карма: +31/-0
  • Death metal
    • Просмотр профиля
    • http://nooooooooooooooo.com/
Re: Таинственные клещи из китая
« Ответ #6 : 23 Август 2019, 19:21:57 »
Естественно, что показания одни и те же. И всегда так было. А тут какой-то секрет...
имхо

Alex

  • Пользователь
  • **
  • Сообщений: 94
  • Карма: +12/-8
    • Просмотр профиля
Re: Таинственные клещи из китая
« Ответ #7 : 23 Август 2019, 21:11:33 »
Думаю тут нужно вспомнить, что токовые клещи фактически измеряют не ток, а магнитное поле. И у всякого двигателя часть поля гуляет снаружи, а у некоторых полагаю внешнее поле может быть сопоставимо с полем от тока в питающем его проводе. И если измерение проводилось вплотную к двигателю, то возможно в этом и разгадка.

blastbeat

  • Старожил
  • ****
  • Сообщений: 289
  • Карма: +31/-0
  • Death metal
    • Просмотр профиля
    • http://nooooooooooooooo.com/
Re: Таинственные клещи из китая
« Ответ #8 : 24 Август 2019, 09:44:22 »
Измерение проводились не вплотную к барну, но довольно близко. Буду на работе ещё раз промерю этот движок, но клещи буду вертеть у автомата в щите, а не у движка. Отпишусь.
имхо

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 1458
  • Карма: +144/-1
  • Модератор
    • Просмотр профиля
Re: Таинственные клещи из китая
« Ответ #9 : 25 Август 2019, 22:43:59 »
А там внутри ничего не болтается? Ну не бывает чудес на свете.
Поучительная история, которую я как-то в каком-то фильме рассказывал.
Пришел телемастер лечить телек с явными признаками отказа системы размагничивания кинескопа. Деталей, в нее входящих, внутри минимум: пара терморезисторов, да сама петля вокруг кинескопа.
Но товарищ проверил все по 10 раз - исправно. А кинескоп в пятнах. Не может быть!
Через 2 часа, встав в ступор, телемастер стал уходить. На пороге молвил: "То ли вашему кинескопу хана, то ли тут какое-то магнитное поле левое..."
"А-а-а, магнитное поле!" - оживился владелец аппарата и открыл дверцы тумбочки, на которой он стоял.
В ней покоились два мощных динамика. ;D
