Автор Тема: Пускатели с расширительными выводами  (Прочитано 11039 раз)

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Добрый день. Планируется модернизация ЩСУ - замена Автоматов, пускателей ( большей частью советских). Так вот много позиций где допустим на автомат или на пускатель приходят 2 кабеля. Советские огромные, современные компактные. Не факт что уместить ( как например на советском выключателе 600А-  подходят 2 кабеля аллюминеевых 240 квадрато. Оотходят 4 кабеля меньшего сечения. Дело в том что автомат стоит на диэлектрике долщиной примерно 25мм? а пластина длинной всего 63мм. Так вот комплект выводов для заднего присоединения ВА57-39 не спасает.)

Вопрос есть ли какие расширительные пластины для пускателей? Вообще 2 наконечника реально подключить на пускатель (250-600а) соответствующего сечения?
« Последнее редактирование: 12 Октябрь 2022, 16:05:47 от blastbeat »

Sharfik

  • Старожил
  • ****
  • Сообщений: 391
  • Карма: +41/-2
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #1 : 08 Сентябрь 2022, 18:04:06 »
Полистай каталог производителя автомата, если там нет расширителей заводских, тогда надо в спецификацию шины закладывать. Если у монтажников будет чем гнуть шины, то сделают. Либо шины большего габарита, чтобы выпилить из них расширители. Но это все надо прописывать в чертежах, а лучше расчертить куда что и проверить габариты.
« Последнее редактирование: 08 Сентябрь 2022, 18:07:42 от Sharfik »

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #2 : 09 Сентябрь 2022, 08:22:19 »
Полистай каталог производителя автомата, если там нет расширителей заводских, тогда надо в спецификацию шины закладывать. Если у монтажников будет чем гнуть шины, то сделают. Либо шины большего габарита, чтобы выпилить из них расширители. Но это все надо прописывать в чертежах, а лучше расчертить куда что и проверить габариты.
Это вариант конечно. А смогут ли? получается надо шину согнуть буквоц Г. Короткая сторона крепится на автомат, длинная уходит назад через панель примерно 25мм. В ней надо будет сделать отверстия под шину. В самой шине просверлить отверстия чтобы совпали с отверстиями на автомате

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2810
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #3 : 09 Сентябрь 2022, 16:57:38 »
Вот эскиз, как мы делаем. К сожалению, фотографии готового изделия искать долго, и не факт, что найду. Потребуется медная шина 40х4 мм. Пунктиром показано, что крайние фазы можно не гнуть, но лучше выгнуть в обратную сторону, если есть такая возможность (автомат стоит на рейках или на краю площадки из какой-нибудь оцинкованной фольги 1,5-2 мм).
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Sharfik

  • Старожил
  • ****
  • Сообщений: 391
  • Карма: +41/-2
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #4 : 09 Сентябрь 2022, 23:42:59 »
Полистай каталог производителя автомата, если там нет расширителей заводских, тогда надо в спецификацию шины закладывать. Если у монтажников будет чем гнуть шины, то сделают. Либо шины большего габарита, чтобы выпилить из них расширители. Но это все надо прописывать в чертежах, а лучше расчертить куда что и проверить габариты.
Это вариант конечно. А смогут ли? получается надо шину согнуть буквоц Г. Короткая сторона крепится на автомат, длинная уходит назад через панель примерно 25мм. В ней надо будет сделать отверстия под шину. В самой шине просверлить отверстия чтобы совпали с отверстиями на автомате
Гнуть я имел ввиду вверх, т.е. чтобы приподнять средний полюс относительно остальных. Шинами наращивается выход и на нарощенный вариант крепятся параллельные кабели. Если все шины одинаковые, то наконечники друг другу мешать будут.

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #5 : 11 Сентябрь 2022, 20:59:06 »
Полистай каталог производителя автомата, если там нет расширителей заводских, тогда надо в спецификацию шины закладывать. Если у монтажников будет чем гнуть шины, то сделают. Либо шины большего габарита, чтобы выпилить из них расширители. Но это все надо прописывать в чертежах, а лучше расчертить куда что и проверить габариты.
Это вариант конечно. А смогут ли? получается надо шину согнуть буквоц Г. Короткая сторона крепится на автомат, длинная уходит назад через панель примерно 25мм. В ней надо будет сделать отверстия под шину. В самой шине просверлить отверстия чтобы совпали с отверстиями на автомате
Гнуть я имел ввиду вверх, т.е. чтобы приподнять средний полюс относительно остальных. Шинами наращивается выход и на нарощенный вариант крепятся параллельные кабели. Если все шины одинаковые, то наконечники друг другу мешать будут.
логично. Пока идея такая- все 3 вывода из медной шины сделать буквой Г( чтобы выходили за панель назад). Средний или выше крайних или ниже.

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #6 : 11 Сентябрь 2022, 21:00:08 »
Вот эскиз, как мы делаем. К сожалению, фотографии готового изделия искать долго, и не факт, что найду. Потребуется медная шина 40х4 мм. Пунктиром показано, что крайние фазы можно не гнуть, но лучше выгнуть в обратную сторону, если есть такая возможность (автомат стоит на рейках или на краю площадки из какой-нибудь оцинкованной фольги 1,5-2 мм).
очень интересно, но непонятно. Как можно приложить фото? Весит правда 5 мб. Хоть понятно по ней ситуация станет

Sharfik

  • Старожил
  • ****
  • Сообщений: 391
  • Карма: +41/-2
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #7 : 12 Сентябрь 2022, 01:22:12 »
Как можно приложить фото?
Загружаешь на https://postimages.org, и сюда ссылку оттуда вставляешь

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #8 : 12 Сентябрь 2022, 20:00:48 »
Как можно приложить фото?
Загружаешь на https://postimages.org, и сюда ссылку оттуда вставляешь

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #9 : 12 Сентябрь 2022, 20:01:19 »
Вот эскиз, как мы делаем. К сожалению, фотографии готового изделия искать долго, и не факт, что найду. Потребуется медная шина 40х4 мм. Пунктиром показано, что крайние фазы можно не гнуть, но лучше выгнуть в обратную сторону, если есть такая возможность (автомат стоит на рейках или на краю площадки из какой-нибудь оцинкованной фольги 1,5-2 мм).

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #10 : 12 Сентябрь 2022, 20:02:37 »
Вот эскиз, как мы делаем. К сожалению, фотографии готового изделия искать долго, и не факт, что найду. Потребуется медная шина 40х4 мм. Пунктиром показано, что крайние фазы можно не гнуть, но лучше выгнуть в обратную сторону, если есть такая возможность (автомат стоит на рейках или на краю площадки из какой-нибудь оцинкованной фольги 1,5-2 мм).

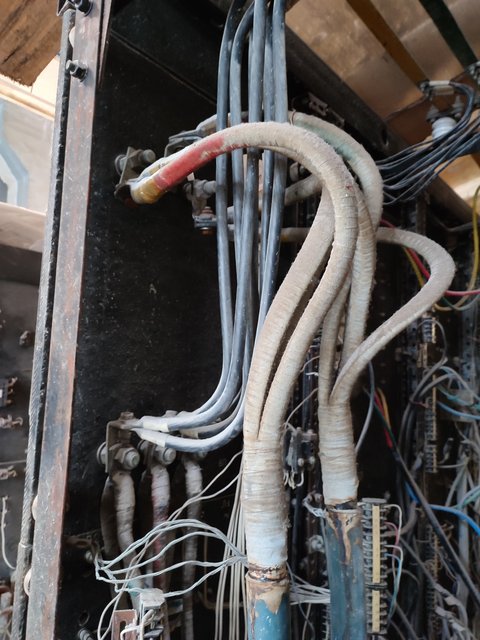

Здесь видно в чем задача - 2 прихлдящих 240квадрат. 4 отходящих

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #11 : 12 Сентябрь 2022, 20:04:23 »

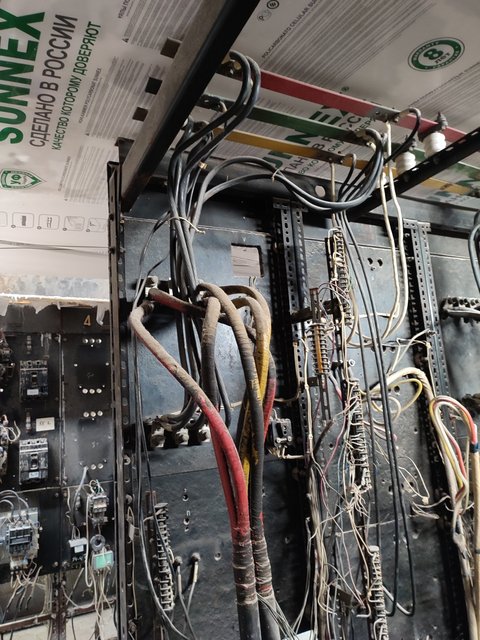

Здесь немного видно из чего ЩСУ состоят (автомат уже другой). Знал сфоткал больше бы
<a href='https://postimages.org/' target='_blank'><img src='https://i.postimg.cc/Twrr2j72/1662960213616.jpg' border='0' alt='1662960213616'/></a>

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2810
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #12 : 12 Сентябрь 2022, 22:13:26 »
Надо с фотографий было начинать.
Вот как вариант: монтируете на пускатель или автомат шину с сечением, по ширине контактной площадки. Сверлите в панели отверстия на некотором удалении от автомата (пускателя). Шину загибаете и выводите на противоположную сторону панели. Там делайте с ней, что хотите, можно так же приболтить шины большей ширины, при желании поменять направление с горизонтального на вертикальное и поставить приболченное на изоляторы, чтобы жесткость была.
Я бы посоветовал автоматы Tmax от АВВ, так как у них есть выводы для прохода через панель, это решает многие вопросы. Но - санкции, санкции.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #13 : 15 Сентябрь 2022, 16:43:05 »
Коллеги, чем лучше просверлить данные панели?

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2810
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Re: Пускатели с шасширительными выводами
« Ответ #14 : 15 Сентябрь 2022, 21:06:20 »
Коллеги, чем лучше просверлить данные панели?
Коронками по металлу типа такой, но с центрирующим сверлом в комплекте. Можно победитовой попробовать.
При использовании коронки ни в коем случае не спешить, почаще останавливаться и охлаждать погружением в воду. Проверено, мы сами на такие панели Tmax-ы от АВВ устанавливали, с задним присоединением выводов. Диаметр под выводы требовался 35мм.
Потом монтажники тем же занялись, они не стали церемониться - убили коронку на первом же отверстии.
Вообще, хреновый материал в части обработки и монтажа. Тупит все. Сверла по металлу - так их точить устали, пока один объект делали. Их-то никто охлаждать даже и не думал. Как всегда - аля-улю, гони гусей, быстрее надо.
