Автор Тема: Сколько жил допустимо подключить в одну клемму?  (Прочитано 13458 раз)

Начинающий

  • Новичок
  • *
  • Сообщений: 23
  • Карма: +4/-0
    • Просмотр профиля
Есть проходная клемма ЗНИ-2,5мм2. На нее со стороны реле уже выведен контакт монтажным проводом ПуГВ 1х1,5

Из технических характеристик клеммы:

Цитировать
Сечение одножильного жёсткого провода   0,2...4 мм²
Сечение многожильного гибкого провода   0,2...2,5 мм²

Предположим, все соседние клеммы заняты, в клеммный ряд невозможно добавить еще клемм.

1) Сколько допустимо и практически возможно подключить к ней жил контрольных кабелей КВВГнг(А)-LS  сечением 1.5 мм2, либо монтажных проводов такого же сечения? Т.е. если не использовать правильный вариант нескольких клемм, соединенных перемычкой.

2) Вариант - две жилы кабеля/провода с внешней стороны и одна жила с внутренней стороны вдобавок к имеющемуся проводу  - реализуем/допустим?

3) Обобщая вопрос, сколько жил любого сечения можно подключить в клемму того же сечения?

Sharfik

  • Старожил
  • ****
  • Сообщений: 393
  • Карма: +41/-2
    • Просмотр профиля
ПУЭ п.3.4.7. На все остальные случаи есть WAGO или двух, трех ярусные клеммы.

Алексaндр

  • Старожил
  • ****
  • Сообщений: 266
  • Карма: +38/-4
    • Просмотр профиля

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2811
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
В ЗНИ опасно, если только гибкий провод с НШВИ2 использовать или без оного
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Начинающий

  • Новичок
  • *
  • Сообщений: 23
  • Карма: +4/-0
    • Просмотр профиля
В ЗНИ опасно, если только гибкий провод с НШВИ2 использовать или без оного

Есть ли зависимость от типа клемм?
Я понимаю, что в идеале одна клемма - один медный провод/жила. Но сплошь и рядом вижу проекты где проектировщики посадили на одну-две клеммы на цепи внешнего отключения к терминалу или ЭМО значительное количество кабелей, при этом не выписав никаких наконечников в спецификацию.

Алексaндр

  • Старожил
  • ****
  • Сообщений: 266
  • Карма: +38/-4
    • Просмотр профиля
Если провод разного диаметра, то тонкий может не прожаться в ЗНИ, и выпасть. Также проблемно воткнуть два наконечника в колодку ЗНИ, так как изоляторы будут распираться. Предварительное групповое обжатие в наконечник гораздо технологичнее, и надежнее потому как все жилки уже соединяются воедино. Можно все это добро, в место наконечника, заколхозить на скрутку, но эта скрутка будет короткая 10мм, и может рассыпаться во время монтажа.
По поводу проектировщиков, не все знают с чем имеют дело. Для ЗНИ, есть объединяющие перемычки, или же сами ЗНИ бывают многоточечные.

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2811
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Есть ли зависимость от типа клемм?
К сожалению - да. Сейчас вроде ЗНИ поправили конструктивно, а раньше туда и один провод было зажать проблемно.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Maksim

  • Новичок
  • *
  • Сообщений: 17
  • Карма: +1/-0
    • Просмотр профиля
Согласно п 3.4.7 ПУЭ "Присоединение двух медных жил кабеля под один винт не рекомендуется, а двух алюминиевых жил не допускается". Так что два медных провода подключать в одну клемму возможно, если они конечно соответствуют конструкции этой клеммы. Часто другой возможности просто нет, особенно если имеется в наличии клеммник, но не имеется никаких фирменных перемычек для него.

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2811
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Согласно п 3.4.7 ПУЭ "Присоединение двух медных жил кабеля под один винт не рекомендуется, а двух алюминиевых жил не допускается". Так что два медных провода подключать в одну клемму возможно, если они конечно соответствуют конструкции этой клеммы. Часто другой возможности просто нет, особенно если имеется в наличии клеммник, но не имеется никаких фирменных перемычек для него.
Поддерживаю. И три совать приходилось.
Опять же: гибкие провода и НШВИ2 решают такие проблемы на раз-два.
Ну, если монтаж не 6мм2  :)
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Алексaндр

  • Старожил
  • ****
  • Сообщений: 266
  • Карма: +38/-4
    • Просмотр профиля
« Последнее редактирование: 07 Январь 2023, 12:38:55 от Алексaндр »

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2811
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля

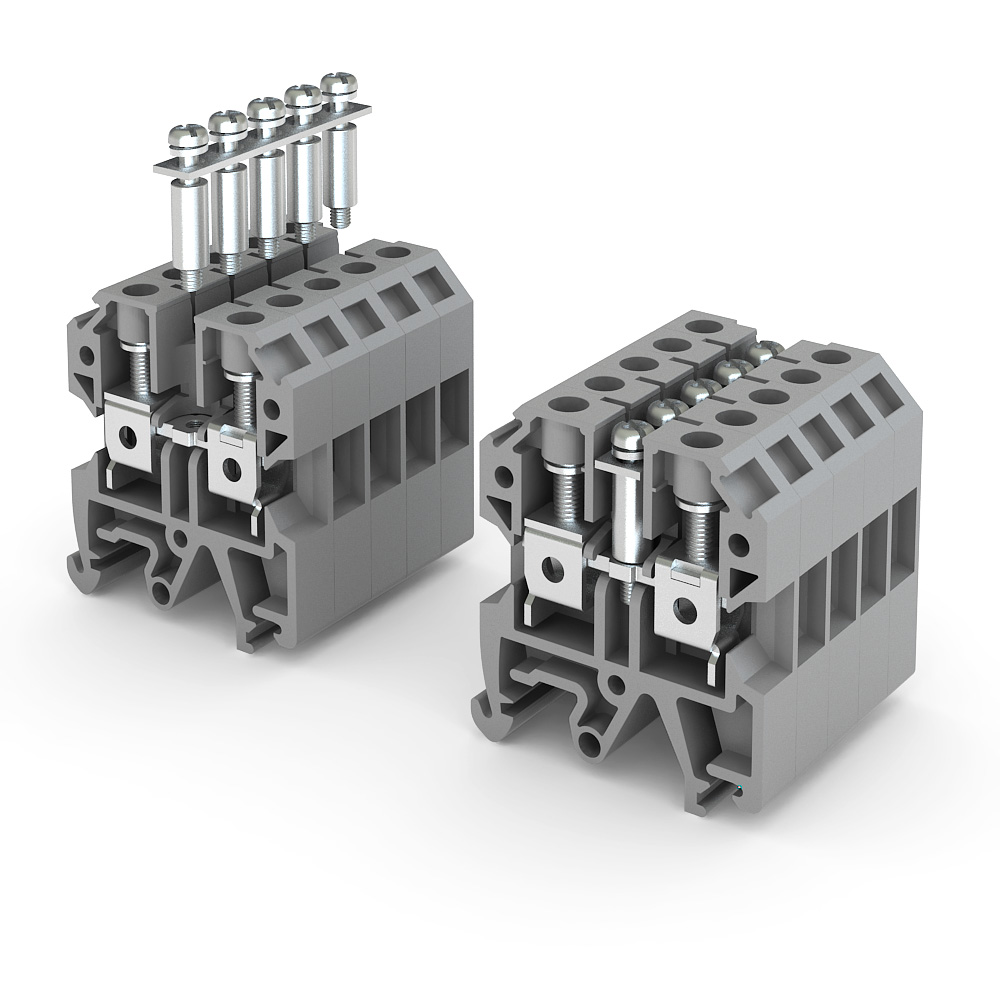

http://www.tekfor.ru/images/klemmy/asmbl_UT2-6_bridge.jpg
Да не вопрос, это верное решение. Только покажите мне проектировщика, который это все в смету заложит.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Павел94

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +4/-1
    • Просмотр профиля
http://www.tekfor.ru/images/klemmy/asmbl_UT2-6_bridge.jpg
Да не вопрос, это верное решение. Только покажите мне проектировщика, который это все в смету заложит.
тут дело не только в проектировщике - еще в отделе закупок. Заказали лотки дкс 6 метровые, 2 месяца прошло все еще нету. А трасса смонтирована, все подключено и уже работает!!! Но не по проекту! про углы для лотков та же история - проше углы делать из прямых секций. ТАк что где закупка происходит по тендеру - там как получится

blastbeat

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 683
  • Карма: +89/-1
    • Просмотр профиля
    • http://nooooooooooooooo.com/
Также проблемно воткнуть два наконечника в колодку ЗНИ, так как изоляторы будут распираться.
Можно воспользоваться наконечниками НШВ. От НШВИ отличаются отсутсвием этой самой юбки-изолятора.

Алексaндр

  • Старожил
  • ****
  • Сообщений: 266
  • Карма: +38/-4
    • Просмотр профиля
Можно воспользоваться наконечниками НШВ. От НШВИ отличаются отсутсвием этой самой юбки-изолятора.
Конечно можно, в таком случае провод менее защищен механически, и слабое место жилы будет между изоляционной оболочкой и наконечником, и может просто переломится от различных факторов. ИМХО применение НШВ обусловлено при невозможности применения НШВИ.

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2811
  • Карма: +272/-5
  • Модератор
    • Просмотр профиля
Можно воспользоваться наконечниками НШВ. От НШВИ отличаются отсутсвием этой самой юбки-изолятора.
Конечно можно, в таком случае провод менее защищен механически, и слабое место жилы будет между изоляционной оболочкой и наконечником, и может просто переломится от различных факторов. ИМХО применение НШВ обусловлено при невозможности применения НШВИ.
Вопрос в другом: а кто его там, в клеммнике, шевелить-то будет? не лишним будет вспомнить, что подавляющее большинство клемников поддерживают подключение многопроволочных проводов вообще без наконечников.
