Автор Тема: минимальное сечение PE проводника  (Прочитано 3885 раз)

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2817
  • Карма: +274/-5
  • Модератор
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #15 : 27 Апрель 2024, 20:06:58 »
Если откроете ГОСТ на обозначение проводников, то PEN должен обозначаться СИНИМ цветом. А н ЖЗ, как это в классике идет.
В ГОСТ Р 50462-2009 есть системный баг: вопреки п.5.3.3., процитированному ниже, в таблице Приложения А почему-то указан PEN-синий (BU). Возможно, это не во всех изданиях но в этом как раз так. Это ошибка.
Тем не менее, он никогда в классике желто-зеленым не был.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

Алексaндр

  • Старожил
  • ****
  • Сообщений: 272
  • Карма: +38/-4
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #16 : 28 Апрель 2024, 08:30:02 »
Если рассматривать жилу PEN а составе кабеля, откинуть все за и против, то эта жила должна соответствовать требованиям в первую очередь проводнику N.
Я часто сталкиваюсь с такой проблемой, что сечение ЖЗ жилы в кабелях очень занижены, порой даже в 3 раза.
 Второй момент, в рандомном 4-х жильном кабеле, с наибольшей вероятностью, будет присутствовать жила либо ЖЗ, либо Синяя, так что придется использовать, ту которая есть.

Sharfik

  • Старожил
  • ****
  • Сообщений: 398
  • Карма: +41/-2
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #17 : 28 Апрель 2024, 15:31:56 »
Там ошибка может быть только в голове переводчика. Сейчас покопал первоисточник, а потом перечитал наш вариант.
У нас в таблице ошибка(один вариант), а в текстовой части написано аналогично МЭК.
https://en.wikipedia.org/wiki/IEC_60446

Цитировать

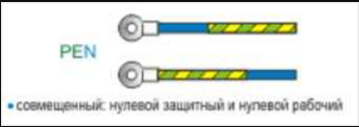

5.3.3 PEN-проводники
PEN-проводники, когда они изолированы, должны быть маркированы посредством одного из следующих способов:
желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках
соединений;
синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках
соединений.
П р и м е ч а н и е — Дополнительные синие метки можно не наносить на концы PEN-проводников
внутри электрического оборудования, если соответствующее требование имеется в стандарте на
это электрооборудование.

« Последнее редактирование: 28 Апрель 2024, 15:39:19 от Sharfik »

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2817
  • Карма: +274/-5
  • Модератор
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #18 : 28 Апрель 2024, 21:58:48 »
У нас в таблице ошибка
Вот и я про то.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2817
  • Карма: +274/-5
  • Модератор
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #19 : 28 Апрель 2024, 22:06:27 »
Я часто сталкиваюсь с такой проблемой, что сечение ЖЗ жилы в кабелях очень занижены, порой даже в 3 раза.
Насчет трех не в курсе, но на шаг сечения меньше - это точно. Хотя сейчас, в связи с проблемами с качеством электроэнергии (в частности, с третьими гармониками, складывающимися с нулевом проводнике) занижать сечение нулевых рабочих проводников не рекомендуется.

Второй момент, в рандомном 4-х жильном кабеле, с наибольшей вероятностью, будет присутствовать жила либо ЖЗ, либо Синяя, так что придется использовать, ту которая есть.
Вот тут начинаешь невольно задавать себе вопрос: для кого написан обсуждаемый нами ГОСТ, если производители силовых четырехжильных кабелей на него с прибором клали. Ну ладно, синяя будет: желто-зеленой изоленты за наконечником подмотал, и дело с концом. И наоборот. Так там и синяя, и желто-зеленая (желтая). Для пятижильного это нормально, но в четырехжильном приходится решать, где набрехать.
Фильмы об электротехнике и не только:
www.youtube.com\АлексЖукПрофи

mastaq

  • Постоялец
  • ***
  • Сообщений: 234
  • Карма: +6/-7
    • Просмотр профиля
Re: минимальное сечение PE проводника
« Ответ #20 : 29 Апрель 2024, 12:52:41 »
Что называется нулевым защитным проводником?
Нулевым защитным проводником (PE – проводник в системе TN–S) называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника ...

в дальнейшем, в ПУЭ речь идет о защитных проводниках
а это уже другая тема
