Автор Тема: Расстояние между вертикальными заземлителями  (Прочитано 309 раз)

Павел94

  • Старожил
  • ****
  • Сообщений: 266
  • Карма: +4/-0
    • Просмотр профиля
Какое расстояние должно быть между вертикальными заземлителями, для минимального экранирования их между собой? Например для длины заземлителя 3м

Sharfik

  • Постоялец
  • ***
  • Сообщений: 232
  • Карма: +26/-2
    • Просмотр профиля

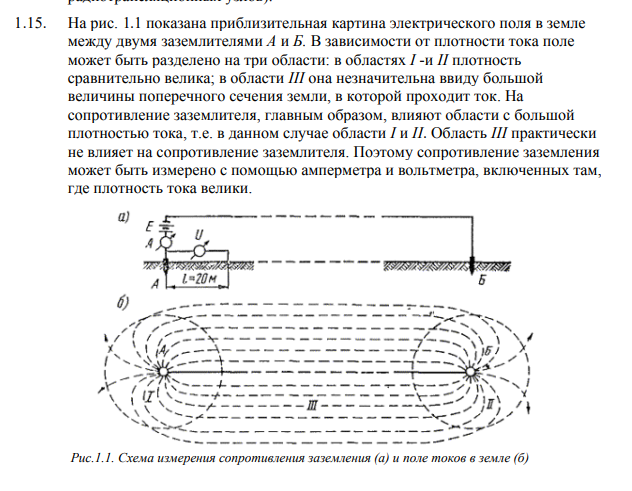

https://files.stroyinf.ru/Data2/1/4294851/4294851274.htm
пункт 2.20 и далее. Там таблица с коэффициентами КПД будет.

Ivarbu

  • Новичок
  • *
  • Сообщений: 38
  • Карма: +9/-2
  • Инженер ЭТЛ
    • Просмотр профиля
Какое расстояние должно быть между вертикальными заземлителями, для минимального экранирования их между собой? Например для длины заземлителя 3м

Насколько помню было так, длина стержня и длина шага одинаковый, если 3м в глубину то и 3м шаг между электродами
Мой канал на YouTube
https://www.youtube.com/ivarbu

Инстаграм Электролаборатории
https://www.instagram.com/labengineer/

mastaq

  • Пользователь
  • **
  • Сообщений: 81
  • Карма: +2/-4
    • Просмотр профиля
Какое расстояние должно быть между вертикальными заземлителями, для минимального экранирования их между собой? Например для длины заземлителя 3м

вы коснулись очень непонятой темы. как кто то написал, это сегодня помесь знаний, гаданий и везения

во первых чистую землю найти почти невозможно и путь тока от заземлителя к глухозаземленной нейтрали очень непонятен.
вся теория, что ток стекает с заземлителя, земля впитывает ток и т.д. как то придуман. зачем то
по сути Вашего вопроса - расстояние между заземлителями, расстояние равное длине  штырей или 3 метра или 20 метров (нулевая зона) никак практически не подтверждаются
и даже рассмотрение заземлителей как параллельное или последовательное - тоже измерениями не подкрепляется
я говорю это из опыта десятков тысяч заземлителей в течение 20 лет, что я наблюдаю

Sharfik

  • Постоялец
  • ***
  • Сообщений: 232
  • Карма: +26/-2
    • Просмотр профиля
я говорю это из опыта десятков тысяч заземлителей в течение 20 лет, что я наблюдаю
А вас не смущает что методика, выше по ссылке приведенная, достаточно подробно описывает зависимость работы заземлителей и подобные вещи люди разрабатывали не с позиции "мне кажется", а делая изыскания научные?

mastaq

  • Пользователь
  • **
  • Сообщений: 81
  • Карма: +2/-4
    • Просмотр профиля
я говорю это из опыта десятков тысяч заземлителей в течение 20 лет, что я наблюдаю
А вас не смущает что методика, выше по ссылке приведенная, достаточно подробно описывает зависимость работы заземлителей и подобные вещи люди разрабатывали не с позиции "мне кажется", а делая изыскания научные?

к науке испытываю уважение
но написал я не в научный журнал, а форум
написал не в день рождения, а в день позднего выхода на пенсию
не подтверждается практикой
так уж сложилось, что заземление стало темой занятий у меня

такое количество различных заземлителей в земле на пути от нейтрали трансформатора до нашего сарая, что путь неясен
правила не работают
никакой рассчет сопротивления заземления не подтверждается

если конечно говорим о штырях заземления и похожем. фундаментное заземление, выполненное по правилам, это другое

AlexZhuk

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 2515
  • Карма: +230/-3
  • Модератор
    • Просмотр профиля
никакой рассчет сопротивления заземления не подтверждается
Да не, брехня...
Единственный раз рассчитал сопротивление растекания одиночного заземлителя в виде обсадной трубы скважины (используется в фильме про измерение сопротивление методом амперметра-вольтметра https://youtu.be/nxqsuMyQmP8), и все сошлось с реальными измерениями.
